　　一、產品特點

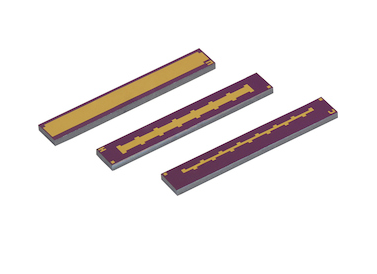

　　1. 采用堅固MOS結構。

　　2. 允許多個線焊點，A型外殼最少可接受7個焊點，B型外殼最少可接受15個焊點。

　　3. 低介電損耗(D)，高Q值，且負載壽命穩定性出色。

　　二、關鍵優勢

　　1. 絕對容差低至±5%。

　　2. 溫度系數低至±50ppm/°C。

　　3. 具備堅固MOS結構，兩種外殼尺寸(120 x 35 mils和240 x 35 mils)均支持多次線焊(A型外殼最少7個焊點，B型外殼最少15個焊點)，且負載壽命穩定性出色。

　　三、應用領域

　　1. 混合組裝。

　　2. 低通LC、RC或LRC濾波器。

　　3. 直流供電的射頻阻斷。

　　4. 阻抗匹配。

　　5. SiC或GaN高頻/高功率應用。

　　四、電氣規格

　　1. 電容范圍：5 - 100pF。

　　2. 1kHz下絕對容差：±5%; -55°C至125°C絕對溫度系數：±50ppm/°C。

　　3. 工作溫度：-55至+150°C;最大工作電壓：100V。

　　4. 1MHz下介電損耗因數最大為0.01。

　　5. 1kHz、1000小時、70°C、100VDC下絕對值穩定性：±0.25%;

　　額定電壓2倍、25°C、5秒短時間過載：±0.25%;

　　按MIL - STD - 202方法107F熱沖擊：±0.25%;

　　按MIL - STD - 202方法106*耐濕性：±0.25%;

　　100小時、150°C高溫暴露：±0.25%;

　　-65°C、45分鐘、100VDC低溫操作：±0.25%。

　　五、機械規格

　　1. 芯片基板材料為硅;介質為二氧化硅。

　　2. 頂部覆蓋層為至少1微米厚的金。

　　3. 外殼尺寸見“外殼尺寸值和公差”表;無鈍化。

　　4. 焊盤數量為1;背面覆蓋層(僅限環氧樹脂)為TiW/Au。

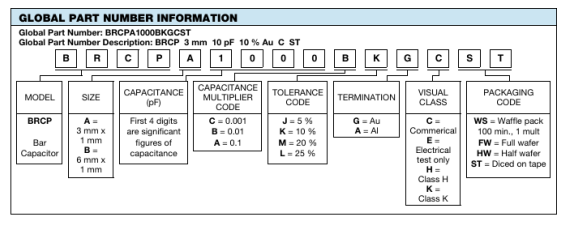

訂購指南：

型號：

BRCPBKITO1

BRCPAKIT01

BRCPA9500BKGHWS

BRCPA8500BKGHWS

BRCPA8000BKGHWS

BRCPA7500CKGHWS

BRCPA6500CKGHWS

BRCPA7000BKGHWS

BRCPB5500BKGHWS

BRCPB2500BKGHWS

BRCPA2750BKGHWS

BRCPA2500BKGHWS

BRCPA2250BKGHWS

BRCPA2000BKGHWS

BRCPA1750BKGHWS

BRCPA1500BKGHWS

BRCPA1300BKGHWS

BRCPA1250BKGHWS

BRCPA1000BKGHWS

BRCPA1000AKGHWS

BRCPA3000BKGHWS

BRCPA9000BKGHWS

BRCPA3750BKGHWS

BRCPA4000BKGHWS

BRCPA6500BKGHWS
