Glenair10針面板安裝插座連接器CB10C1L0,CB10T1L1,CB10B4L2,CB10Q3L1
發布時間:2024-10-31 14:57:16 瀏覽:328
Glenair CB系列“PogoPin”連接器是專為需要高可靠性和耐用性的電子設備設計的。這些連接器以其緊湊的設計和高接觸密度而聞名,適用于多種應用,包括航空航天、軍事、工業控制和測試設備。
主要特點:
接觸類型:提供焊接杯接觸和PC尾接觸,可接受最大#20 AWG絞合線。
插座特點:非可拆卸焊接杯接觸,適合#20 AWG線或PCB端子,鍍硬金以增強耐腐蝕性和信號傳輸。
材料與表面處理:不銹鋼連接器主體和鎖緊螺母,外殼鍍黑色鉻飾面,提供更好的耐磨性和美觀性。
密封性:配備硅膠面密封和O型圈,確保連接器在惡劣環境下的密封性能,防水等級達到0.4巴。
耐用性:設計用于承受5000次配對耐用性,適合頻繁插拔的應用場景。
規格型號:
Mounting Style | Fig. | Contact Type | Polarizing Position N (White) | Polarizing Position W (Blue) | Polarizing Position X (Violet) | Polarizing Position Y (Chrome Yellow) | Polarizing Position Z (Dark Red) |
Jam Nut | Fig.1 | Solder Cup | CB10C1L0 | CB10C2L0 | CB10C3L0 | CB10C4L0 | CB10C5L0 |
Jam Nut | Fig.1 | Short PC Tail | CB10C1L1 | CB10C2L1 | CB10C3L1 | CB10C4L1 | CB10C5L1 |
Jam Nut | Fig.1 | Long PC Tai | CB10C1L2 | CB10C2L2 | CB10C3L2 | CB10C4L2 | CB10C5L2 |
Jam Nut/Thd | Fig.2 | Solder Cup | CB10T1L0 | CB10T2L0 | CB10T3L0 | CB10T4L0 | CB10T5L0 |
Jam Nut/Thd | Fig.2 | Short PC Tail | CB10T1L1 | CB10T2L1 | CB10T3L1 | CB10T4L1 | CB10T5L1 |
Jam Nut/Thd | Fig.2 | Long PC Tail | CB10T1L2 | CB10T2L2 | CB10T3L2 | CB10T4L2 | CB10T5L2 |
Flange | Fig.3 | Solder Cup | CB10B1L0 | CB10B2L0 | CB10B3L0 | CB10B4L0 | CB10B5L0 |
Flange | Fig.3 | Short PC Tai | CB10B1L1 | CB10B2L1 | CB10B3L1 | CB10B4L1 | CB10B5L1 |
Flange | Fig.3 | Long PC Tai | CB10B1L2 | CB10B2L2 | CB10B3L2 | CB10B4L2 | CB10B5L2 |
Thread-In | Fig.4 | Solder Cup | CB10Q1L0 | CB10Q2L0 | CB10Q3L0 | CB10Q4L0 | CB10Q5L0 |
Thread-In | Fig.4 | Short PC Tai | CB10Q1L1 | CB10Q2L1 | CB10Q3L1 | CB10Q4L1 | CB10Q5L1 |
Thread-In | Fig.4 | Long PC Tai | CB10Q1L2 | CB10Q2L2 | CB10Q3L2 | CB10Q4L2 | CB10Q5L2 |
推薦資訊

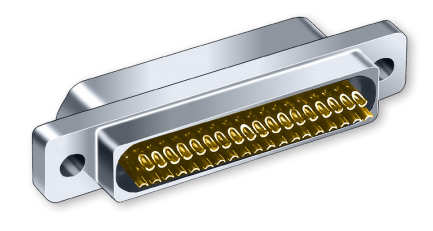

Glenair?的Micro-D焊杯終端連接器具備電鍍金扭針接觸點,以獲得最大效能。采用#26AWG或更小的電纜線。Glenair的Micro-D焊杯終端連接器特定電鍍鎳或鍍鎘機殼的最佳易用性。

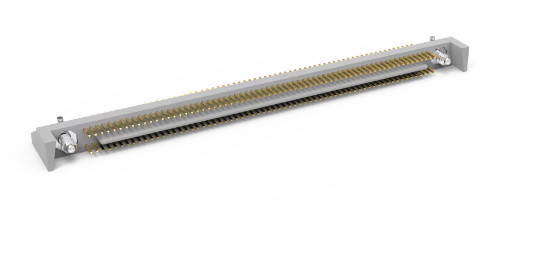

WBB矩形卡邊板安裝插頭連接器是AirBorn公司生產的高性能連接器,采用加固型設計,適用于惡劣環境。它具有0.050英寸(1.27mm)間距,20到132個觸點,支持PCB跨式安裝,耐久性達500次插拔,符合軍用規格MIL-DTL-55302。電氣性能包括5A額定電流和1,000V額定電壓。主體材料為聚苯硫醚(PPS),無電鍍,具有塑膠、非磁性特性,符合RoHS標準,工作溫度范圍為-65°C至125°C。
