Glenair MWDM5L-31PCBRR2T-.180-513直角通孔印刷電路板連接器
發布時間:2024-11-12 09:28:46 瀏覽:320
Glenair公司的Micro-D MWDM-CBR系列連接器是高性能的直角通孔印刷電路板連接器,專為需要緊湊、可靠連接的應用而設計。這些連接器以其出色的電性能和耐用性而聞名,適用于各種工業和軍事應用。
訂購指南:
核心特性
鍍金TwistPin接觸件:提供最佳的連接性能。
PC尾直徑:0.020英寸,確保與電路板的兼容性。
鍍層選項:包括鎳鍍層和鎘鍍層,以提高耐腐蝕性和耐磨性。
焊浸式端子:涂有Sn60/Pb40錫鉛焊料,確保最佳的焊接性。同時提供鍍金端子選項,以滿足RoHS合規性要求。
后部可安裝設計:能夠通過厚度高達0.125英寸的面板安裝,提供更多的安裝靈活性。
定制選項
殼體材料:鋁合金或不銹鋼,提供多種表面處理選項,如鎘鍍、鎳鍍、黑色陽極氧化等。
絕緣體材料:30%玻璃填充液晶聚合物(LCP)或40%玻璃填充聚苯硫醚(PPS),以提供優異的電氣絕緣性能。
接觸布局:提供從9到130個接觸點的多種布局選項,以滿足不同的連接需求。
接觸類型:提供針(P)和插座(S)兩種接觸類型。
端接類型:緊湊板直角(CBR),適用于空間受限的應用。
插孔柱選項:提供多種插孔柱選項,包括標準插孔柱和后面板安裝插孔柱。
螺紋插入選項:提供螺紋插入選項,適用于需要額外穩定性的應用。
性能規格
電流額定值:3安培,適用于高電流應用。
絕緣電阻:至少5000兆歐姆,確保高安全性。
接觸電阻:最大8毫歐姆,保證低信號損失。
工作溫度范圍:-55°C至+150°C,適用于極端溫度環境。
沖擊和振動:能夠承受高達50g的沖擊和20g的振動,適合用于移動或振動環境中。
安裝和尺寸
安裝孔直徑:9-69接觸點為0.096英寸,75-130接觸點為0.125英寸,確保精確安裝。
螺紋規格:9-69接觸點為#2-56 UNC-2B螺紋,75-130接觸點為#4-40 UNC-2B螺紋。
Glenair的Micro-D MWDM-CBR系列連接器以其卓越的性能和定制選項,為嚴苛的工業環境提供了可靠的連接解決方案。如果您對產品有進一步的興趣或需要定制服務,請聯系立維創展。
推薦資訊
Hypertronics 55302 PCB板連接器具備多種系列(KA、KNB、KNC/KND、HPD/HPF),支持混合信號、功率和同軸觸頭,擁有ESA認證和NASA鑒定,適用于防御、商用航空和空間應用。其特點包括高插拔次數(5000次)、多種觸頭配置(17到490針)、Hypertac?雙曲面技術提供的高度靈活性,以及多種端接方式(繞接、焊槽、穿板焊接等)。此外,Hypertac?觸頭設計支持超過2500種模式,中心間距為2.54毫米,相鄰排偏移可達1.27毫米,額定電流4安培,插拔力低至1盎司,且不受沖擊震動影響,確保在嚴苛環境中的可靠性和耐用性。

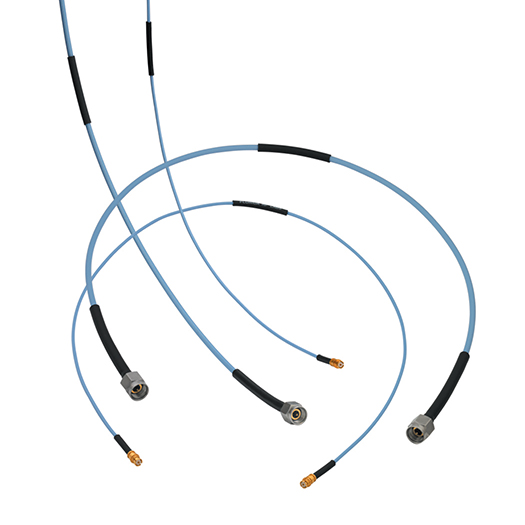

Hypertronics?的新Lab-Flex?T電線電纜由于其獨具特色的絕緣體,其ppm在400和600之間較低。在Hypertronics的100噸設計中,這種材質不僅限制了絕緣子的膨脹和收縮,而且在室溫(環境溫度)下具備非常穩定的性能指標。
