KU PA 014018-50 HY RF功率放大器Kuhne
發布時間:2025-03-17 09:25:12 瀏覽:167
Kuhne KU PA 014018-50 HY RF功率放大器
技術規格
頻率范圍:140 MHz 到 180 MHz
輸入功率:
P3dB 輸入功率:最小 +12 dBm
最大輸入功率:+17 dBm
輸出功率:
P3dB 輸出功率:典型值 47 dBm,最小值 46.5 dBm
功率:典型值 50 W,最小值 45 W
增益:
小信號增益:典型值 36 dB,最小值 34 dB
增益平坦度:典型值 ±3 dB
諧波抑制:典型值 50 dB @ 47 dBm
互調失真(IM3):最小值 20 dBc @ 43 dBm PEP
效率:最小 30% @ 47 dBm(連續波)
輸入反射損耗(S11):典型值 10 dB
電源:
開啟電壓:+12 V DC
供電電壓范圍:+12 V DC 到 +14 V DC
靜態電流:典型值 4 A
P3dB 時的電流消耗:最大 12 A
功率檢測:
前向功率檢測:有(二極管檢測器)
反射功率檢測:有(二極管檢測器)
工作溫度范圍:-20°C 到 +55°C
負載駐波比(VSWR):最大 1.8:1
連接器:
輸入:SMA 雌頭 / 50 歐姆
輸出:N 型雌頭 / 50 歐姆
外殼:銑削鋁
尺寸:130 mm x 60 mm x 20 mm
重量:270 g(典型值)
特點
內置低通濾波器,實現良好的諧波抑制
反向極性保護
提供前向和反射功率檢測的監控輸出
應用
模擬傳輸系統
Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司,優勢代理銷售Alaris Kuhne產品,歡迎咨詢。
推薦資訊

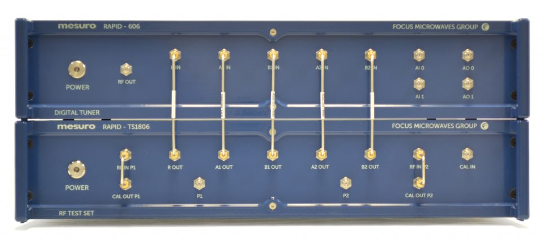

由于無源調諧器的調諧范圍有限,另外還受到夾具和探頭插入損耗的影響,因此主動負載拉調諧是允許測試工程師達到|Γload|=1 (RDUT=0Ω)以匹配其參考平面上任何DUT的唯一方法。在閉環主動調諧中,從被測件中提取的部分射頻功率被放大并反饋到被測件輸出端口,從而產生虛擬負載。
